滤毒盒是怎么“装”出来的?

滤毒盒生产长期面临人工组装碳量不均、粉尘外溢、定位偏差、效率低等痛点。这些问题看似不大,却直接影响产品品质和出口达标。
今天,我们一起看看汇佰成的滤毒盒生产线,如何解决这些关键难点。
滤毒盒的内部“三明治”结构

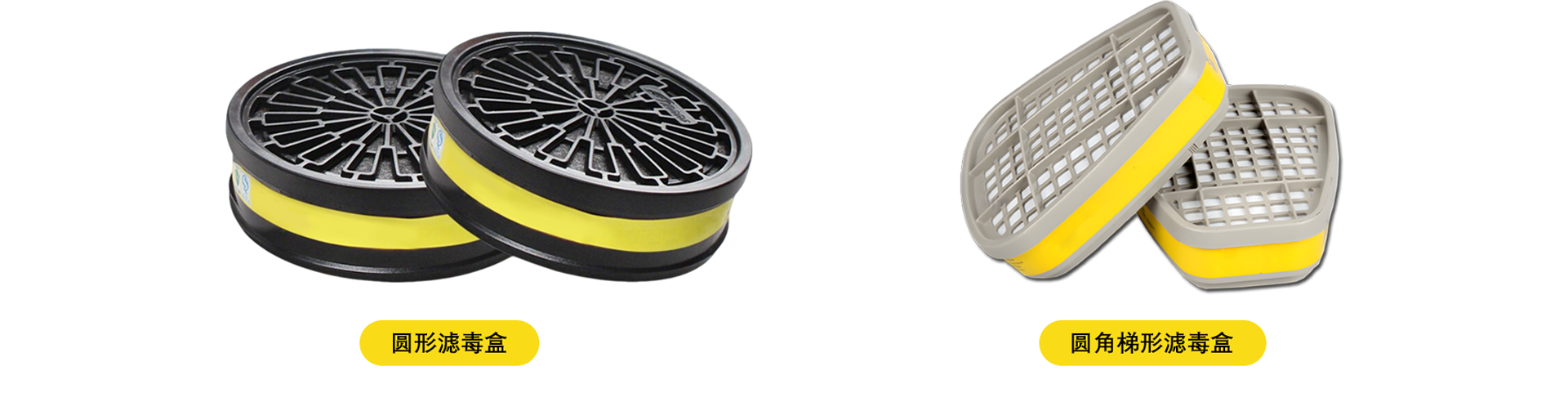

常见滤毒盒形状

一只合格的滤毒盒,从内到外通常包含:
外壳(上盖+底盒):塑料注塑件,要求尺寸稳定、密封性好
过滤棉层:置于进气口侧,拦截大颗粒粉尘
活性炭填充层:核心吸附层,通常采用煤质炭、椰壳炭或浸渍炭
密封垫/焊接筋:保证上下盖熔合后气密性达标
任何一个环节的精度不足,都会导致吸附效率下降或呼吸阻力超标,甚至无法通过出口认证。
灌碳工序的技术难点

自动化中遇到的难点
活性炭填充是滤毒盒生产中最关键的环节,也是自动化中最容易出问题的工序。
难点1:
不同碳种、粒径的流动性差异
煤质炭、椰壳炭、浸渍炭的颗粒形态、堆积密度、流动角各不相同。如果按重量灌碳,会导致体积偏差,影响吸附层厚度。
汇佰成方案:采用“体积计量方式”,碳量可调,不受碳种类和目数影响,确保每盒填充量一致。
难点2:
两次灌碳需求
部分高端滤毒盒需要先灌一种碳(如浸渍炭),再灌另一种(如普通活性炭),分层填充。
汇佰成方案:灌碳装置支持两次独立灌碳,每次碳量均可独立调节,伺服控制,计量误差控制在±2g以内。
难点3:
下碳粉尘外溢
传统设备灌碳时碳粉飞扬,不仅污染机台,还会粘附在盒子外壁,导致后续贴标不牢、外观脏污。
汇佰成方案:灌碳嘴与盒子直接密合,下碳无外溢,机台和盒子外围保持洁净,贴标工序不因粉尘而脱落。
难点4:
转盘定位误差
许多厂家使用分割器驱动的转盘式结构,长期运行后机械间隙增大,导致盒子与灌碳嘴对位偏差,出现漏碳、偏碳。
汇佰成方案:采用固定点位梢定位,每个盒子到达灌碳工位时精确定位,消除间隙累积误差,杜绝漏碳。
多种灵活的滤毒盒制造机方案
针对不同产能需求,汇佰成推出四款设备,覆盖从单工位手动上料到全自动无人化生产:
设备 | 适用场景 | 核心功能 |

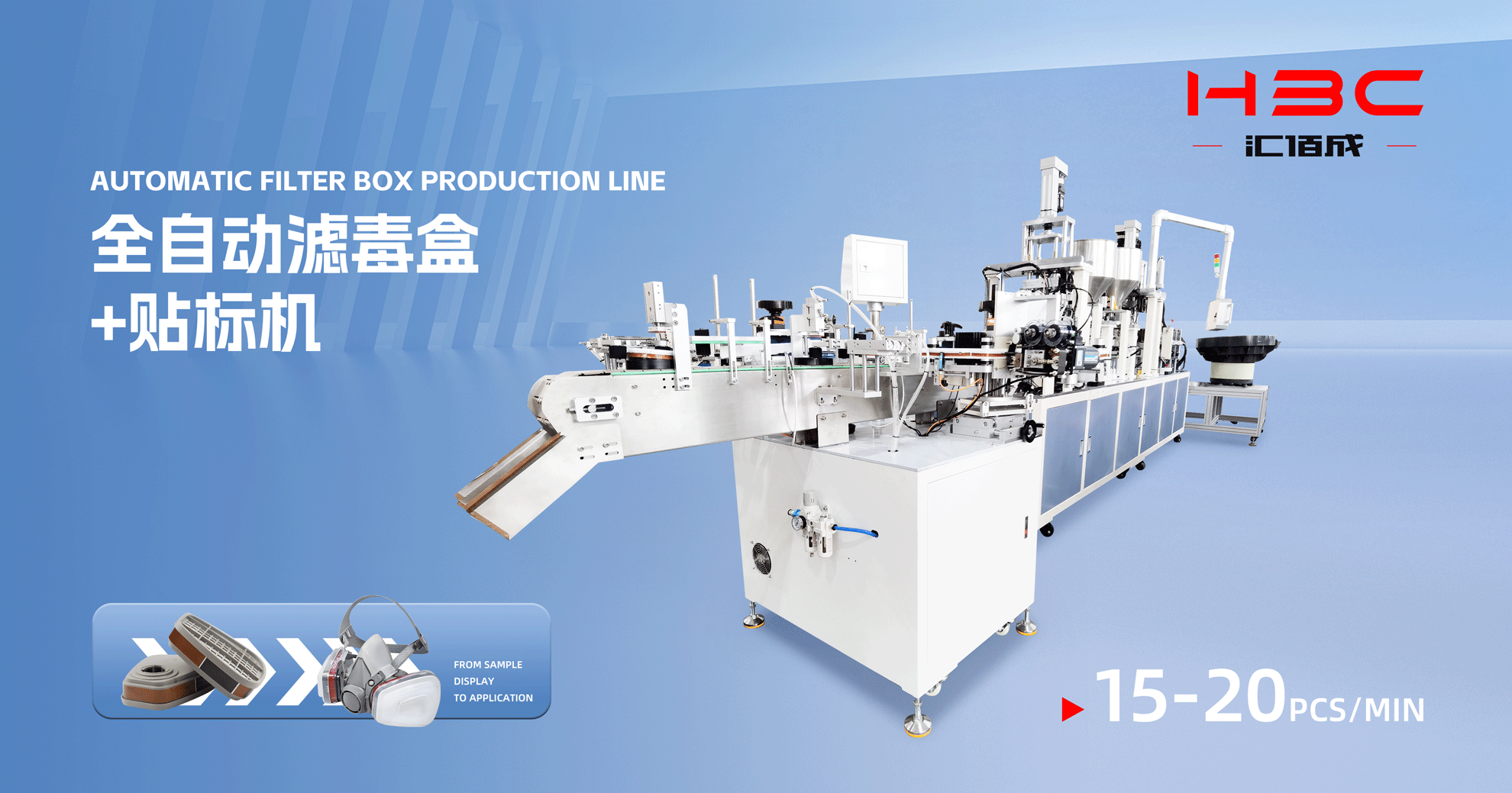

全自动滤毒盒 灌碳+贴标机 | 大批量、出口级订单 | 全自动化:盒盖/底自动贴棉、自动灌碳、超声波熔合、自动贴标 |
全自动滤毒盒 灌碳机 | 需后续人工 贴标 | 同上,不含贴标工位 |
滤毒盒灌碳机 | 小批量、多 规格 | 人工放置空盒,自动 灌碳+熔合 |
滤毒盒贴棉机 | 可与第3款组合成完整产线 | 自动贴棉,分盖 和底分别出料 |
全自动灌碳机+贴标机实测效率达到20pcs/min,而市面常见设备普遍在13pcs/min左右,产能提升超过50%。从贴棉、两次灌碳、焊接、贴标到检测,全程无需人工干预,为滤毒盒生产商提供可靠的生产保障。

如果您正在为滤毒盒的产能或品质问题困扰,欢迎联系我们获取更详细的自动化方案。
